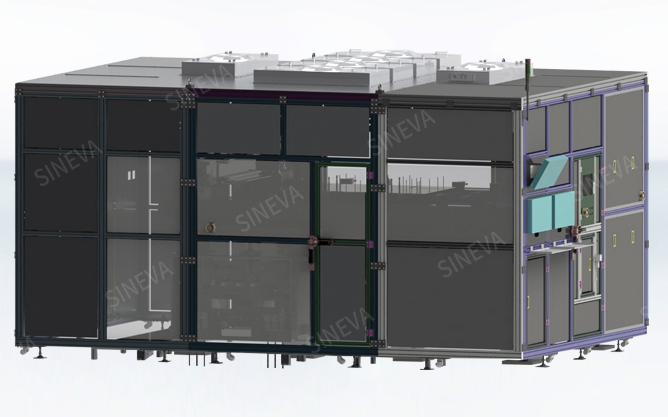

應用場景:Mini/Micro LED 行業核心工藝制程的微米級LED芯片高速巨量轉移
產品特點
– 大尺寸基材高速高精度固晶
– 可對應多種大尺寸基材
– Mini LED內部特征識別定位
– Wafer自動上下料
– 標準化軟件接口
核心技術
– 高剛度結構設計及高頻沖擊下的振動抑制技術
– 為滿足高精度運動控制的溫度補償技術
– 適應高速高精度固晶運動的亞毫秒級多軸協同運動控制
– 高精度的視覺識別技術,適用于識別各種Mini/Micro LED的微米級特征
